תכנון קשת דקורטיבית לתחנת רכבת "נורדאו"
תקציר
לספר הפרוייקטים
פרוייקט גמר
מנחה: אלכסנדר נגינסקי
תקציר מנהלים
נושא הפרויקט: תכנון קשת
דקורטיבית לתחנת הרכבת "נורדאו"
מטרת
הפרויקט: תכנון קשת מצינורות פלדה אשר אמורה
להוות גג דקורטיבי עבור תחנת
רכבת
"נורדאו"

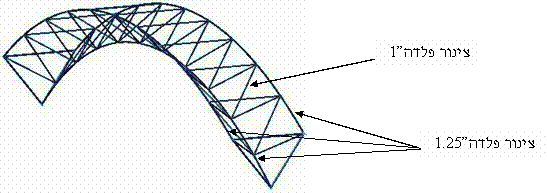

מהות העבודה: תכנון קשת מרחבית עם חתך משולשי משתנה, בעלת
מפתח של 17.8 מטר
ורוחב
של כ- 1.6 מטר, העשויה מצינורות פלדה.
כמו
כן הקונסטרוקציה חייבת להיות חזקה, יציבה וקלה (היבט כלכלי –
כיוון
שעבור הצינורות המחיר נקבע בהתאם לאורך האלמנטים [₪/ מטר"א]
מהלך הפרויקט:
שלב
(א)
שלב
(ב)

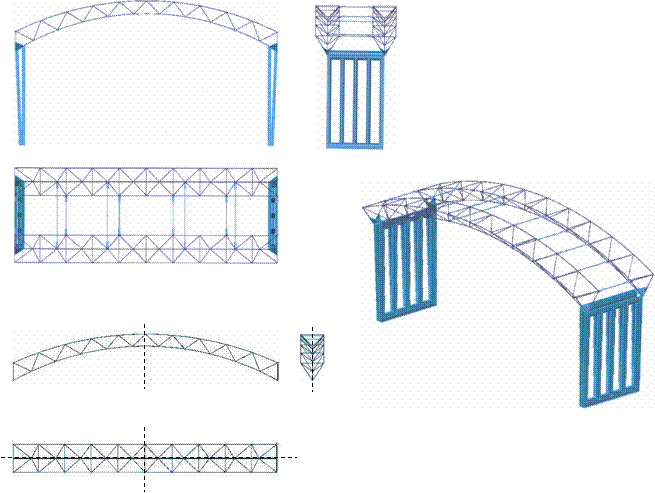

הפתרון שנבחר:
מסקנות:
על סמך
החישובים אשר ביצענו הגענו למסקנות הבאות:
1.
מבנה הקשת עומד בדרישות התקן לשקיעה
2.
מסגרת הקשת עומדת בדרישה
לחוזק
3.
למבנה ישנה יציבות כללית
במישור ומהמישור
4.
כדי להבטיח למבנה אורך חיים של כ- 20 שנה יש לעשות לו
ציפוי אבץ בעובי של כ- 70 מיקרון.
