הפקולטה להנדסה - המגמה להנדסה מכנית

“The Will Chair”

פרוייקט גמר

מבצע:	אסף לביא
ת.ז. :	027281633
מנחה:	דר' מרדכי וקסמן
מקום הביצוע:	אוניברסיטת ת"א

יוני 2002

תקציר מנהלים

The Will Chairהמוצר -

רקע

מקרה אישי, הביא לזיהוי הצורך בפיתרון טכנולוגי המסייע למשתמשים בכסאות גלגלים, בביצוע מעברים בין כסא הגלגלים למצע ישיבה או שכיבה אחר.

המצב כיום

ניתוח מצב השוק, המחיש את החוסר בפתרונות טכנולוגיים יצירתיים המסייעים בביצוע פעולות המעבר שהוזכרו. בעידן של לווינים, טילים ותקשורת מתקדמת, עדיין נעזרים נכים ומוגבלים באיש סעד, אחות, או בן משפחה. במקרים אחרים, נעזרת אוכלוסיה זו במנופים מסורבלים, מתקני תמיכה או הרמה יקרים ולא נוחים לשימוש. כל החיפושים אחר פתרון קיים המשולב בכסא הגלגלים עצמו, עלו בתוהו.

מגבלות המצב כיום

הפתרונות המוצעים כיום, מסתמכים על הפעלת כח ידיים וטכניקה מורכבת מצד המטופל , או על נוכחותו של אדם נוסף הנדרש להרים את המטופל (במשקל ממוצע של 70 ק"ג ואף יותר) או להפעיל מתקן הרמה מומכן. בהתקנים מכניים דוגמת מנופי הרמה או מתקני תמיכה , מתעוררת הבעיה של ריתום מסורבל ולא נח של המשתמש.

מרבית האמצעים הקיימים בשוק, פוגעים לא רק בעצמאותו של המטופל, אלא גם ברגשותיו והוא נזקק באופן תלותי לנוכחות אדם נוסף.

קהל היעד

· נכה או אדם בתהליך שיקום, המסוגל לשלוט בהטיית פלג גופו העליון ובעל שליטה בסיסית בגפיים העליונות.

· אדם סיעודי ,המתקשה לעמוד על רגליו, ועל כן נעזר במטפל לביצוע מעברים שגרתיים. הכסא מסייע למטופל ולמטפל כאחד.

מהות העבודה

פרוייקט הגמר הנוכחי התמקד בפיתוח מוצר חדשני משלב הרעיון ועד שלב המימוש.

העבודה ערכה כ – 7 חודשים והתחלקה בין מספר נושאי עניין עיקריים:

· הבנת הבעיות הניצבות בפני אוכלוסיית המשתמשים בכסאות גלגלים.

· הכרת המצב הנוכחי בשוק.

· הגדרת אוכלוסיית היעד.

· הגדרת מפרט דרישות לכסא.

· גיבוש קונצפט ומציאת פתרונות הנדסיים.

· תיכון המערכת, בחירת אלטרנטיבות והכנת תיק שרטוטים.

הפתרון שנבחר

אינטגרציה של מספר מערכות המשולבות בכסא גלגלים ומקנות למשתמש (או לאדם המסייע לו, במקרים מסויימים) יכולת ביצוע מעברים במאמץ פיזי מינימלי וטכניקה פשוטה.

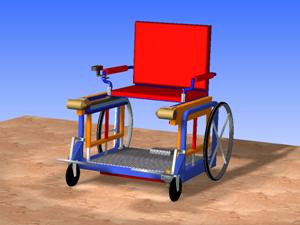

” Will Chair The” הינו כסא גלגלים המורכב ממספר מערכות יחודיות:

· שילדה – שילדה ייחודית בעלת חלל פנימי פתוח, המאפשר מעבר נוח של רגלי המטופל, בעת החלקת המושב לאחור.

· מערכת הרמה – מערכת הרמה חשמלית המאפשרת כיוון גובה מושב הכסא, בהתאם לגובהו של המשטח אליו עוברים (אסלה, מיטה וכו').

· מנגנון הסעת המושב - מסילות החלקה המונעות בעזרת מנוע חשמלי, מאפשרות את הסעתו באופן מבוקר של המשתמש אל מעל מצע המטרה, זאת ללא כל צורך במאמץ גופני או עזיבת המושב.

· מושב מתפצל – מושב הנפתח ונחלק לשני חלקים. מבנה המושב מסתמך על יכולתו של המטופל להטות את פלג גופו העליון לצד אחד, וכפועל יוצא מורם ישבנו בצד הנגדי. החזרה של פלג גוף העליון תביא לירידת הישבן החופשי על מצע המטרה. חזרה על התהליך בכיוון השני תביא לישיבה מלאה של המשתמש על מצע המטרה.

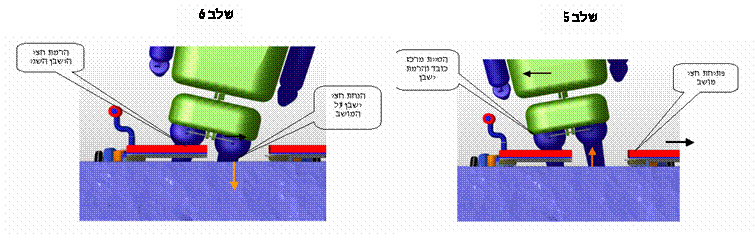

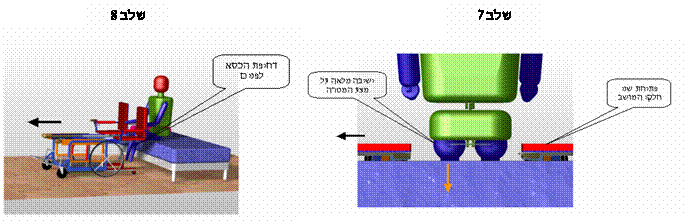

להלן תאור תהליך המעבר מהכסא:

התהליך המתואר לעיל מתייחס למעבר מהכסא למיטה. תהליך החזרה לכסא מתבצע בסדר הפוך.

יתרונות המוצר

תוספת ושיפור של אמצעי קיים ושכיח בשוק, מהיר ונח, בטיחותי, יעיל, מייטיב את איכות חייהם של המשתמשים ועוזריהם, חוסך (במקרים מסויימים) תלות באדם נוסף, זול בהשוואה לאפליקציות אחרות בשוק.

תוצאות ומסקנות

בתום תהליך מפרך של איסוף נתונים ועיבודם, תיכנון, חשיבה, תיכון מכני וחשמלי, הכנת שרטוטים ובחירת רכיבים אנו מאמינים כי ביידנו מוצר. ייחודו של המוצר אינו טמון בטכנולוגיה מתוחכמת אלא, שילוב של הבנה עמוקה של הבעיה, אינטגרציה וראש פתוח ויצירתי, שהניבו פתרון שימושי, יעיל ובטוח שייקל על מצוקתם של רבים.

בהשוואה להצעת העבודה שהוגשה בתחילת השנה, ניתן בהחלט לאמר כי הפרוייקט עמד בדרישות הראשוניות שהוגשו, אם כי, במהלך הפיתוח הרחבנו, הוספנו ושיפרנו את הדרישות המינימליות שהוצגו דאז.

לדעתנו, הפרוייקט בר יישום – היינו ממליצים על בניית אב טיפוס שיאפשר לבחון את נוחות השימוש בכסא, פונקציונליות, עמידה בדרישות התכן ויתר הפרמטרים שנבחנו והתקבלו במהלך עבודתנו.
